[Spring] Spring MVC Project Mysql 연동하기 (mysql mybatis hikariCP)

목차

0. 환경

• windows10
• openjdk version "1.8.0_242"
• STS4 TooL (이클립스)
• Spring Framework 4.3.8 released
• Spring MVC Project (Legacy Project)

1. maven 추가 (pom.xml)

• mysql-connector-java
• mybatis
• mybatis-spring
• spring-jdbc
• HikariCP

<!-- https://mvnrepository.com/artifact/mysql/mysql-connector-java -->
<dependency>
    <groupId>mysql</groupId>
    <artifactId>mysql-connector-java</artifactId>
    <version>8.0.19</version>
</dependency>

<!-- MyBatis 3.4.1 -->
<!-- https://mvnrepository.com/artifact/org.mybatis/mybatis -->
<dependency>
	<groupId>org.mybatis</groupId>
	<artifactId>mybatis</artifactId>
	<version>3.4.1</version>
</dependency>

<!-- MyBatis-Spring -->
<!-- https://mvnrepository.com/artifact/org.mybatis/mybatis-spring -->
<dependency>
	<groupId>org.mybatis</groupId>
	<artifactId>mybatis-spring</artifactId>
	<version>1.3.0</version>
</dependency>

<!-- Spring-jdbc -->
<!-- https://mvnrepository.com/artifact/org.springframework/spring-jdbc -->
<dependency>
	<groupId>org.springframework</groupId>
	<artifactId>spring-jdbc</artifactId>
	<version>${org.springframework-version}</version>
</dependency>

<!-- https://mvnrepository.com/artifact/com.zaxxer/HikariCP -->
<dependency>
	<groupId>com.zaxxer</groupId>
	<artifactId>HikariCP</artifactId>
	<!-- <version>3.4.0</version> -->
	<version>4.0.3</version>
</dependency>



[HikariCP Artifacts version]

• 자바(jdk) 버전에 맞게 HikariCP버전을 조절해줍니다.
• 필자는 openjdk 1.8.0을 사용하므로 4.0.3 버전을 사용합니다.

Java 11+ maven artifact:
<dependency>
   <groupId>com.zaxxer</groupId>
   <artifactId>HikariCP</artifactId>
   <version>5.0.0</version>
</dependency>

Java 8 maven artifact (maintenance mode):
<dependency>
   <groupId>com.zaxxer</groupId>
   <artifactId>HikariCP</artifactId>
   <version>4.0.3</version>
</dependency>

Java 7 maven artifact (maintenance mode):
<dependency>
   <groupId>com.zaxxer</groupId>
   <artifactId>HikariCP-java7</artifactId>
   <version>2.4.13</version>
</dependency>

Java 6 maven artifact (maintenance mode):
<dependency>
   <groupId>com.zaxxer</groupId>
   <artifactId>HikariCP-java6</artifactId>
   <version>2.3.13</version>
</dependency>



[HikariCP]

• HikariCP란 Springboot 2.0부터 default로 설정되어 있는 DB Connection Pool로써 Zero-Overhead가 특징으로 높은 성능을 자랑하는 DB Connection Pool입니다.
• HikariCP가 해주는 역할은 Database와의 Connection Pool을 관리합니다.
• HikariCP는 미리 정해놓은 만큼에 커넥션은 Pool에 담아 놓습니다. 요청이 들어오면 Thread가 커넥션을 요청하고, Hikari는 Pool내에 있는 커넥션을 연결해줍니다.
• Connection pool을 관리하는 것이 중요한 이유는 성능에 큰 영향을 미칩니다.



[Connection Pool]

• Connection Pool이란 Pool 속에 Database와의 연결(connection)을 미리 만들어 두고 Database에 접근 시 Pool에 남아 있는 Connection 중 하나를 받아와서 사용한 뒤 반환하는 기법을 말합니다.
• 데이터베이스로의 추가 요청이 필요할 때 연결을 재사용할 수 있도록 관리되는 데이터베이스 연결의 캐시입니다.
• Pool 속에 미리 Connection이 생성되어 있기 때문에 Connection을 생성하는 데 드는 연결 시간이 소비되지 않습니다.
• Connection을 생성하고 닫는 시간이 소모되지 않아 애플리케이션의 실행 속도가 빨라지며, 또한 한 번에 생성될 수 있는 Connection 수를 제어하기 때문에 동시에 많은 요청이 들어와도 웹 애플리케이션이 쉽게 다운되지 않습니다.

2. Connection Pool bean 등록 (root-context.xml)

src/main/webapp/WEB-INF/spring/root-context.xml

2.1. Namespaces

• Mybatis 설정을 위해 root-context.xml의 Namespace를 수정해 줍니다.

Namespaces

2.2. HikariDataSource, HikariConfig, SqlSessionFactoryBean, SqlSessionTemplate

• DB 연동(mysql, mybatis, hikaricp)을 위해 root-context.xml에 다음과 같이 작성합니다.
• DB 연결 정보는 자기 자신 DB 정보에 맞게 수정해줍니다.

<!-- DB POOL Setting Start -->
	<bean id="dataSource" class="com.zaxxer.hikari.HikariDataSource">
		<constructor-arg ref="hikariConfig" />
	</bean>

	<bean id="hikariConfig" class="com.zaxxer.hikari.HikariConfig">
		<property name="idleTimeout" value="30000" />
		<property name="connectionTimeout" value="3000" />
		<property name="maxLifetime" value="400000" />
		<property name="maximumPoolSize" value="300" />
		<property name="minimumIdle" value="20" />
		<property name="driverClassName" value="com.mysql.cj.jdbc.Driver" />
		<property name="jdbcUrl" value="jdbc:mysql://127.0.0.1:3306?useSSL=false&amp;serverTimezone=UTC" />
		<property name="username" value="id" />
		<property name="password" value="password" />
	</bean>

	<!-- mybatis SqlSessionFactoryBean -->
	<bean id="sqlSessionFactory" class="org.mybatis.spring.SqlSessionFactoryBean">
		<property name="dataSource" ref="dataSource" />
		<property name="configLocation" value="classpath:/mybatis-config.xml" />
		<property name="mapperLocations" value="classpath:mappers/**/*Mapper.xml" />
	</bean>

	<!--
		mybatis Template
		destroy-method속성 : Spring Bean소멸전 호출되는 메소드를 속성값으로 설정
		clearCache : sqlSession관련 JDBC 객체를 소멸시키는 메소드(= sqlSession.close() )
	-->
	<bean id="sqlSessionTemplate" class="org.mybatis.spring.SqlSessionTemplate" destroy-method="clearCache">
		<constructor-arg name="sqlSessionFactory" ref="sqlSessionFactory" />
	</bean>
<!-- DB POOL Setting END -->

2.3. 설정 설명

[HikariDataSource]

<bean id="dataSource" class="com.zaxxer.hikari.HikariDataSource">
	<constructor-arg ref="hikariConfig" />
</bean>

• 데이터베이스와의 연결을 담당하는 객체(dataSource)를 설정합니다.
• hikariCP를 사용할 것이므로 hikariConfig에 연결 정보를 세팅하면 됩니다.

[HikariConfig]

<bean id="hikariConfig" class="com.zaxxer.hikari.HikariConfig">
	<property name="idleTimeout" value="30000" />
	<property name="connectionTimeout" value="3000" />
	<property name="maxLifetime" value="400000" />
	<property name="maximumPoolSize" value="300" />
	<property name="minimumIdle" value="20" />
	<property name="driverClassName" value="com.mysql.cj.jdbc.Driver" />
	<property name="jdbcUrl" value="jdbc:mysql://127.0.0.1:3306?useSSL=false&amp;serverTimezone=UTC" />
	<property name="username" value="id" />
	<property name="password" value="password" />
</bean>

• hikariCP 설정을 할 수 있습니다.
• 연결을 담당하는 dataSource 객체의 db연결 정보를 다음과 같이 이곳에 작성하면 됩니다.
• 설정 관련 정보는 해당 사이트를 참고해주세요
  • https://github.com/brettwooldridge/HikariCP

[SqlSessionFactoryBean]

<!-- mybatis SqlSessionFactoryBean -->
<bean id="sqlSessionFactory" class="org.mybatis.spring.SqlSessionFactoryBean">
	<property name="dataSource" ref="dataSource" />
	<property name="configLocation" value="classpath:/mybatis-config.xml" />
	<property name="mapperLocations" value="classpath:mappers/**/*Mapper.xml" />
</bean>

• dataSource(db연결 정보 객체), mybatis-config.xml(설정 파일), mappers/**/*Mapper.xml(SQL 매퍼 파일)을 참조해 connection을 생성하고 처리하는 객체입니다.
• 데이터베이스와의 연결과 SQL의 실행에 대한 모든 것을 가진 중요한 객체입니다.
• 객체가 DataSource를 참조하여 MyBatis와 Mysql 서버를 연동시켜줍니다.

[SqlSessionTemplate]

<bean id="sqlSessionTemplate" class="org.mybatis.spring.SqlSessionTemplate" destroy-method="clearCache">
	<constructor-arg name="sqlSessionFactory" ref="sqlSessionFactory" />
</bean>

• mybatis spring 연동 모듈의 핵심
• DAO나 Mapper에서 공유하기 위해 설정합니다.
• SqlSession을 구현하고 코드에서 SqlSession를 대체하는 역할
• 쿼리문을 수행해주는 역할
• DAO클래스에 직접 SqlSession객체를 선언하고 @Autowired로 의존 주입하여 쿼리문을 수행하는 방식을 위해 설정합니다.

3. mybatis-config.xml (mybatis 설정 파일)

경로) classpath:/mybatis-config.xml (root-context.xml)

<property name="configLocation" value="classpath:/mybatis-config.xml" />



[mybatis-config.xml]

<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE configuration
	PUBLIC "-//mybatis.org//DTD Config 3.0//EN"
	"http://mybatis.org/dtd/mybatis-3-config.dtd">
	<configuration>

		<!-- VO&DTO를 등록하세요 (별칭 설정)-->
		<typeAliases>
			<typeAlias type="com.test.dto.TestDTO" alias="TestDTO"/>
		</typeAliases>

	</configuration>

• src/main/resources에 파일을 생성합니다.
• mybatis의 설정 관련 파일입니다.
• DTO로 사용할 클래스의 별명을 미리 작성해둡니다.

4. mapperLocations (mapper 경로 설정)

경로) classpath:mappers/**/*Mapper.xml (root-context.xml)

<property name="mapperLocations" value="classpath:mappers/**/*Mapper.xml" />



[TestMapper.xml]

<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE mapper PUBLIC "-//mybatis.org//DTD Mapper 3.0//EN" "http://mybatis.org/dtd/mybatis-3-mapper.dtd">
<mapper namespace="TestMapper">

	<select id="test" parameterType="map" resultType="TestDTO">
		SELECT id, macaddress, ip
		FROM node
		LIMIT #{from}, #{to}
	</select>

</mapper>​

• src/main/resources에 mapper 패키지 생성 후 TestMapper.xml 파일을 생성합니다.
• mapper 패키지에 테스트용 TestMapper.xml 파일 생성하고 테스트를 위한 쿼리도 작성합니다.
• xml을 이용하여 다음과 같이 SQL 쿼리를 작성하여 사용합니다.
• test 쿼리는 map을 이용해 요청을 받아 from, to값을 대입하고, TestDTO를 이용해 반환합니다.

[test table 생성]

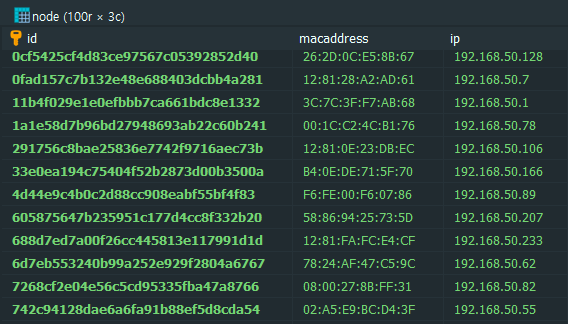

• 다음과 같은 node 테이블과 값이 있다고 가정하에 테스트를 합니다. 간단하게 생성해주세요

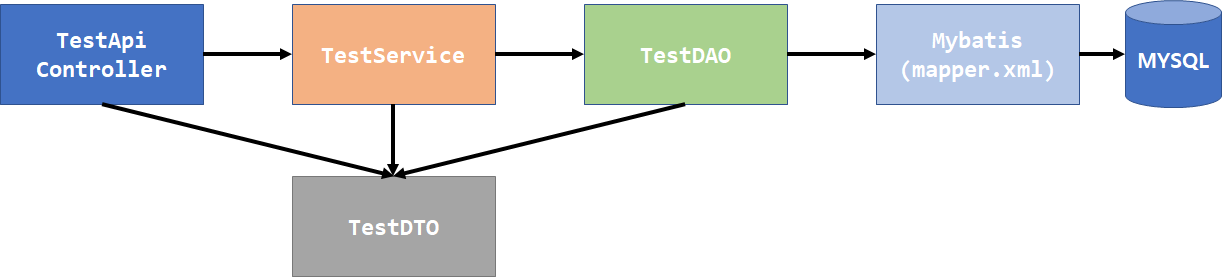

5. 구조(예시)

구조

6. DTO

[DTO 란]

• 데이터 전송 객체(data transfer object, DTO)는 프로세스 간에 데이터를 전달하는 객체
• 계층 간 데이터 교환을 위한 객체(Java Beans)
• DB에서 데이터를 얻어 Service나 Controller 등으로 보낼 때 사용하는 객체
• 로직을 갖고 있지 않는 순수한 데이터 객체(getter/setter 메서드)
• View Layer와 DB Layer의 역할을 철저하게 분리하기 위해
  • 계층 간 데이터 교환은 DTO로 하고,
  • 실제 DB의 테이블과 매칭 될 클래스를 Entity Class(Domain)로 따로 두는 경우도 있지만
  • 이 예시는 DTO 하나로 처리했습니다.

[Controller] --[DTO]-- [Service] --[DTO]-- [DAO(Repository)] -- [Entity Class Domain)] -- [DB]



[TestDTO.java]

package com.test.dto

package com.test.dto;

public class TestDTO {

	private String id;
	private String macaddress;
	private String ip;

	public String getId() {
		return id;
	}

	public void setId(String id) {
		this.id = id;
	}

	public String getMacaddress() {
		return macaddress;
	}

	public void setMacaddress(String macaddress) {
		this.macaddress = macaddress;
	}

	public String getIp() {
		return ip;
	}

	public void setIp(String ip) {
		this.ip = ip;
	}

}

7. DAO

[DAO 란]

• DAO(Data Access Object) = Repository package
• 실제로 DB에 접근하는 객체
• Service와 DB를 연결하는 고리의 역할
• DB의 data에 Access 하는 객체
• persistence 계층 : Database(영구 저장소)에 data를 CRUD 하는 계층

[TestDAO.java (interface)] 인터페이스

package com.test.dao

package com.test.dao;

import java.util.HashMap;
import java.util.List;

import com.test.dto.TestDTO;

public interface TestDAO {

	public List<TestDTO> test(HashMap<String, Object> map) throws Exception;
}

[TestDAOImpl.java] 구현체 클래스

package com.test.dao;

• SqlSessionTemplate를 주입해서 쿼리를 실행합니다.
• 위에서 생성한 mapper의 namespace를 상수로 선언해둡니다.
  • private static final String Namespace = "TestMapper";

package com.test.dao;

import java.util.HashMap;
import java.util.List;

import org.mybatis.spring.SqlSessionTemplate;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Repository;

import com.test.dto.TestDTO;

@Repository
public class TestDAOImpl implements TestDAO {

    @Autowired
    private SqlSessionTemplate sqlSession;

    private static final String Namespace = "TestMapper"; //<mapper namespace="TestMapper">

	@Override
	public List<TestDTO> test(HashMap<String, Object> map) throws Exception {

		return sqlSession.selectList(Namespace + ".test", map);
	}

}

8. Service

[TestService.java]

package com.test.service

package com.test.service;

import java.util.HashMap;
import java.util.List;

import javax.annotation.Resource;
import javax.inject.Inject;

import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Service;

import com.test.dao.TestDAO;
import com.test.dto.TestDTO;

@Service
public class TestService {

	@Autowired
	private TestDAO dao;

	public List<TestDTO> test(HashMap<String, Object> map) throws Exception {

		return dao.test(map);
	}
}

9. Controller

[TestApiController.java]

package com.test.controller

package com.test.controller;

import java.util.HashMap;
import java.util.List;

import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.RequestParam;
import org.springframework.web.bind.annotation.RestController;

import com.test.dto.TestDTO;
import com.test.service.TestService;

@RestController
public class TestApiController {

	@Autowired
	TestService service;

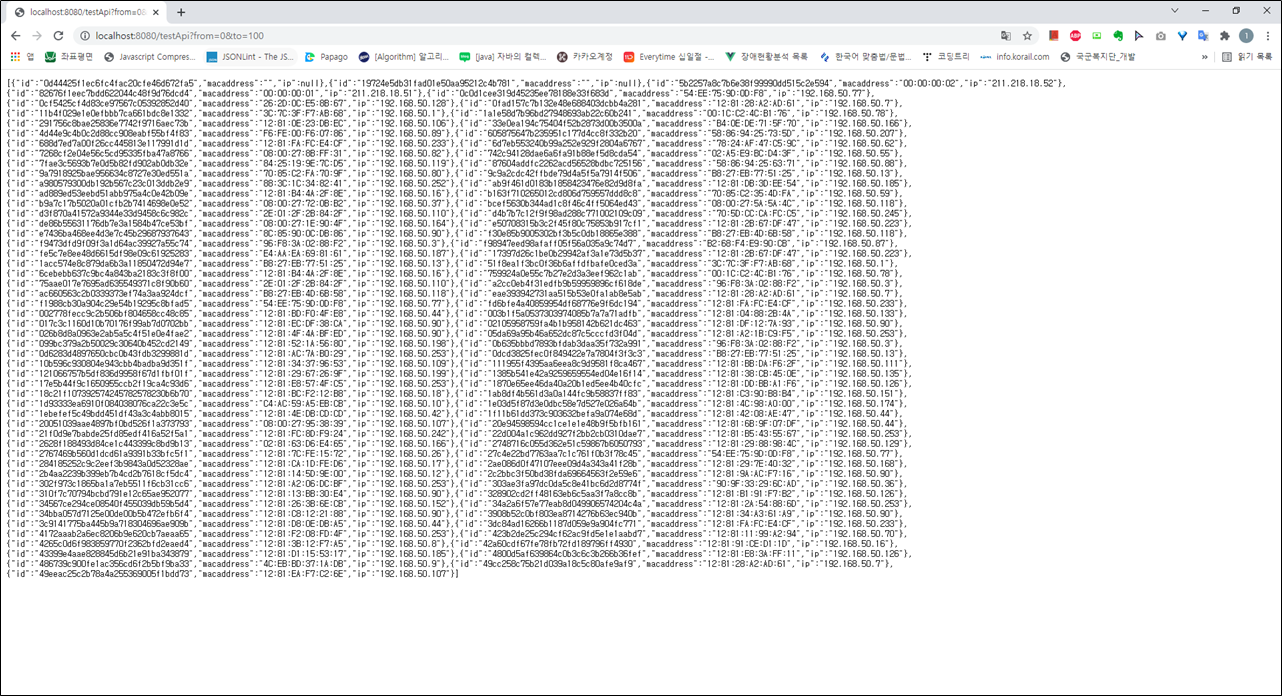

	@GetMapping("/testApi")
	public List<TestDTO> testApi(@RequestParam(value="from", defaultValue="0") int from, @RequestParam(value="to", defaultValue="10") int to ) throws Exception {

		HashMap<String, Object> map = new HashMap<String, Object>();
		map.put("from", from);
		map.put("to", to);

		return service.test(map);
	}
}

10. 컴포넌트 스캔 설정

• servlet-context.xml, root-contex.xml에 어노테이션으로 선언한 컴포넌트 스캔을 할 수 있도록 설정합니다.
• xml 파일은 모두 객체(Bean)를 정의합니다.

[servlet-context.xml]

• src/main/webapp/WEB-INF/spring/appServlet/servlet-context.xml
• url과 관련된 controller나, @(어노테이션), ViewResolver, Interceptor, MultipartResolver 등의 설정을 해줍니다.

<context:component-scan base-package="com.test.controller" />

[root-contex.xml]

• src/main/webapp/WEB-INF/spring/root-context.xml
• servlet-context.xml 과는 반대로 view와 관련되지 않은 객체(Service, Repository(DAO), DB 등 비즈니스 로직과 관련된 설정)를 정의합니다.

<context:component-scan base-package="com.test.dao" />
<context:component-scan base-package="com.test.dto" />
<context:component-scan base-package="com.test.service" />

11. 결과

• http://localhost:8080/testApi?from=0&to=100
